Opis

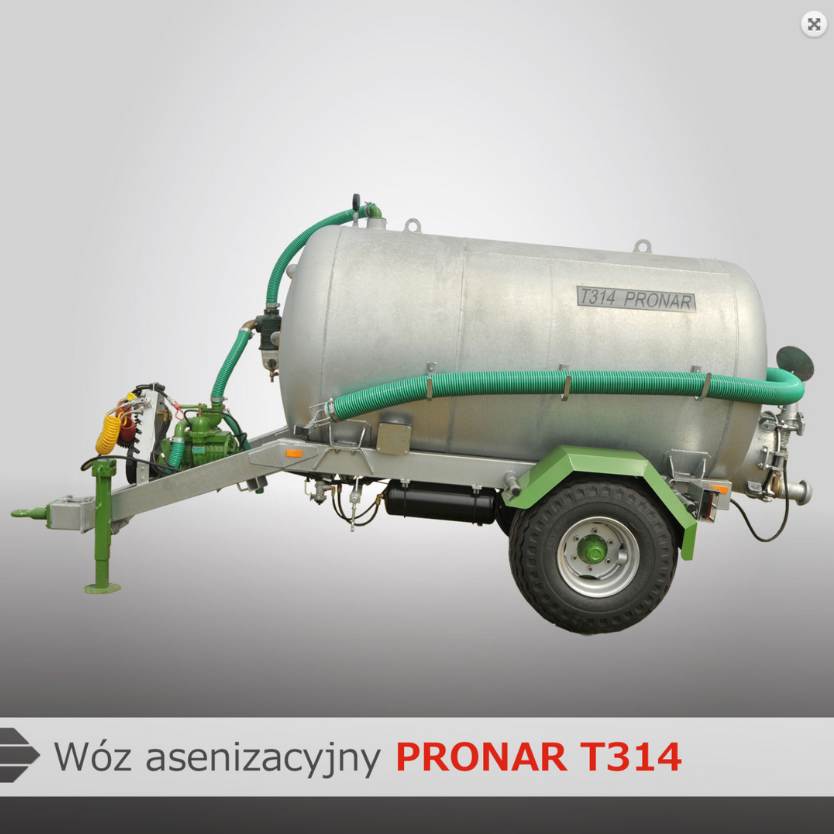

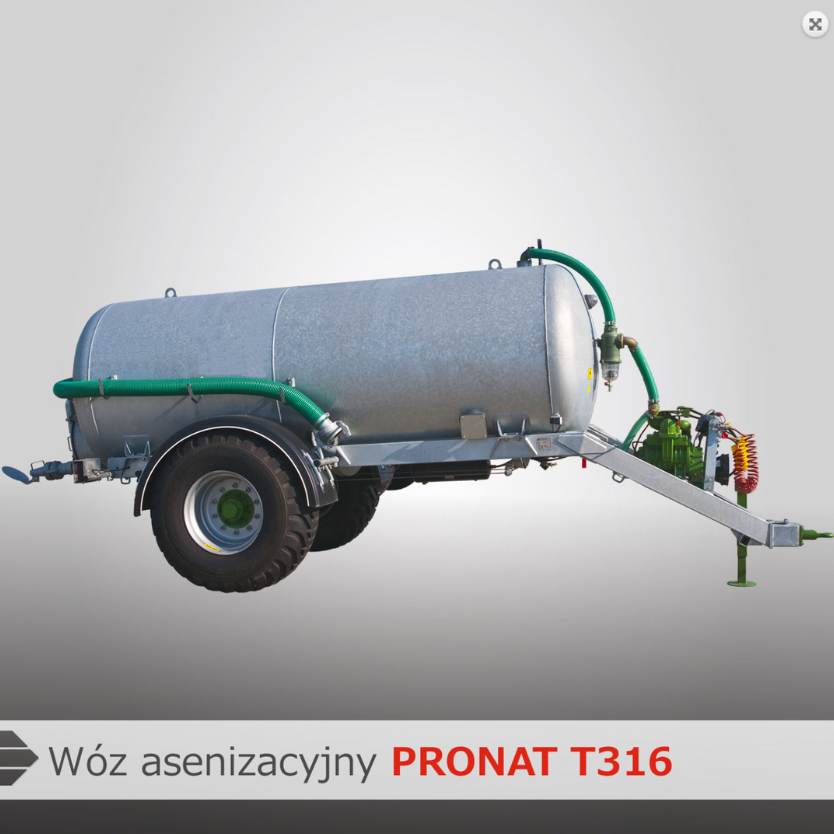

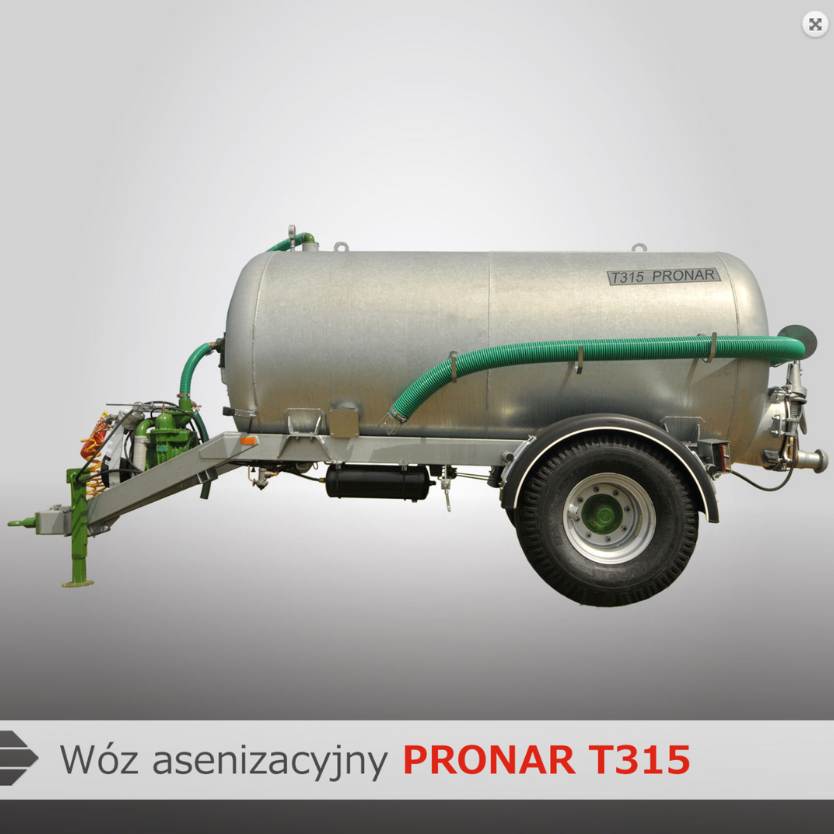

Tip | T314 | T315 | T316 | |
Ukupna masa | 5800 | 7200 | 8650 | kg |
Nosivost | 4400 | 5500 | 6600 | kg |
Masa praznog stroja | 1400 | 1700 | 2050 | kg |
Kapacitet spremnika | 4000 | 5000 | 6000 | l |
Dužina spremnika | 2840 | 3460 | 4120 | mm |
Promjer spremnika | 1400 | 1400 | 1400 | mm |
Debljina spremnika | 5 | 5 | 5 | mm |
D/Š/V | 5350/2050/2380 | 5965/2300/2430 | 6708/2400/2610 | mm |
Punjenje / pražnjenje | Pneumatsko | Pneumatsko | Pneumatsko | |
podtlak/nadtlak | podtlak/nadtlak | podtlak/nadtlak | ||
Nagaznost kotača | 1650 | 1770 | 1860 | mm |
Ovjes | jednaosovina, kruto | jednaosovina, kruto | jednaosovina, kruto | |
Kopčanje teret | 1000 | 1300 | 1400 | kg |
Kotači | 400/60-15,5 | 500/50×17 | 500/60-22,5 | |
Maksimalna brzina | 40 | 40 | 40 | km/h |
Minimalna jačina traktora | 45 / 33 | 54,38/40 | 65,26/48 | HP/kW |
OKR/MIN kardan | 540 | 540 | 540 | rpm |
Maksimalni rad kompresora | 4350 | 6150 | 6150 | L/min |
Maksimalno vrijeme punjenja | 4 | 4 | 5 | min |
Standardna oprema
Konstrukcija vagona je jednoosovinski okvir s pričvršćenim spremnikom. Okvir je izrađen od zatvorenih pravokutnih čeličnih profila. Spremnik je izrađen od čelika visoke izdržljivosti i ima posebne zavarene prstenaste okvire za ukrućenje konstrukcije. Spremnik ima dvostruko zavarivanje iznutra i izvana. Otvoreni stražnji poklopac promjera 500 mm za lakše servisiranje i održavanje. Stroj je opremljen kompresorom MEC 5000/M s maks. učinkovitost 6150 l/min. Stražnji ventil (4″) otvara se hidraulički – upravlja se iz traktora. Kompresor ima dvostupanjsku zaštitu od poplave – sigurnosni ventil smješten na vrhu spremnika i također aerator. Stroj je opremljen usisnim crijevom duljine 6 metara (4″, promjera 110 mm) s usisnom košarom pričvršćenom na stražnjoj strani. Kočioni sustav – pneumatska instalacija s jednom ili dvije žice. Parkirna kočnica - ručna kočnica. Vrsta nosača poteznice - jednostavna teleskopska. Vrsta kuke za vuču - rotirajuća s ušicom od 50 mm. Sustav rasvjete 12V. Spiralni spojni kabel sustava rasvjete. Blatobrani kotača. Blatobrani kotača, osovina okvira šasije i potpora obojeni – zelena RAL6010, Okvir i spremnik – pocinčani.
